选题依据
我国造纸工业长期依赖进口木浆和废纸，禁废令实施后，原料短缺问题愈发突出。在“双碳”背景下，亟需开发绿色、可再生的非木材纤维资源，芦竹作为一种适应性强的多年生草本植物，纤维长度接近木材，具备良好的制浆潜力，值得深入研究和开发。

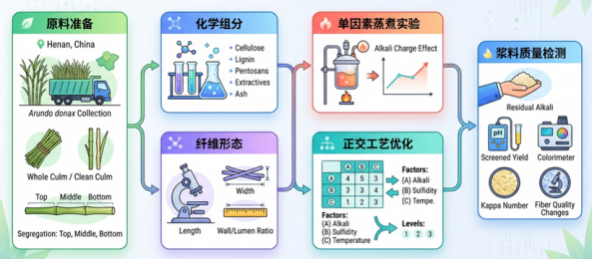

主要结论
（1）本研究芦竹纤维素含量
37.10%，酸不溶木质素含量9.83%，聚戊糖含量20.50%，1%NaOH抽出物含量45.04%，冷水抽出物含量17.76%，苯-醇抽出物含量7.12%，灰分5.38%，芦竹纤维平均长度1.050mm，平均宽度23μm，长宽比45.65，纤维具有较好的长度和宽度，形态优良，较低的木质素含量使芦竹后续的处理难度以及漂白成本会更小，是禾本科植物中较好的造纸原料。
（2）通过单因素实验和正交实验的优化，确定最佳工艺条件为：蒸煮最高温度155℃，用碱量（以Na2O计）18%，硫化度18%，最终细浆得率40.91%，有效碱量10.20g/L，卡伯值10.38。
（3）蒸煮后的芦竹纤维平均长度、平均宽度、细小纤维含量以及粗度有略微降低，杂细胞比值和扭结指数显著增加，适于生产产高松厚度特种纸包装纸、生活用纸等，或与其他长纤维浆（如针叶木浆）配抄，以提高整体纸张的平滑度和强度，因此芦竹纤维是一种潜在的制浆造纸原料。
文章来源：中国造纸
