1 实验原料及设备
实验原料：市售漂白竹浆板和漂白蔗渣浆板;工业级松香胶、硫酸铝、阳离子聚丙烯酰胺、阳离子淀粉、碳酸钙、氧化淀粉。
2 浆料的纤维长度分析
竹浆和蔗渣的纤维长度分布如表1所示。
3 不同浆料抄造的白牛皮纸的性质
（1）28.5°SR竹浆和31.8°SR蔗渣浆配抄

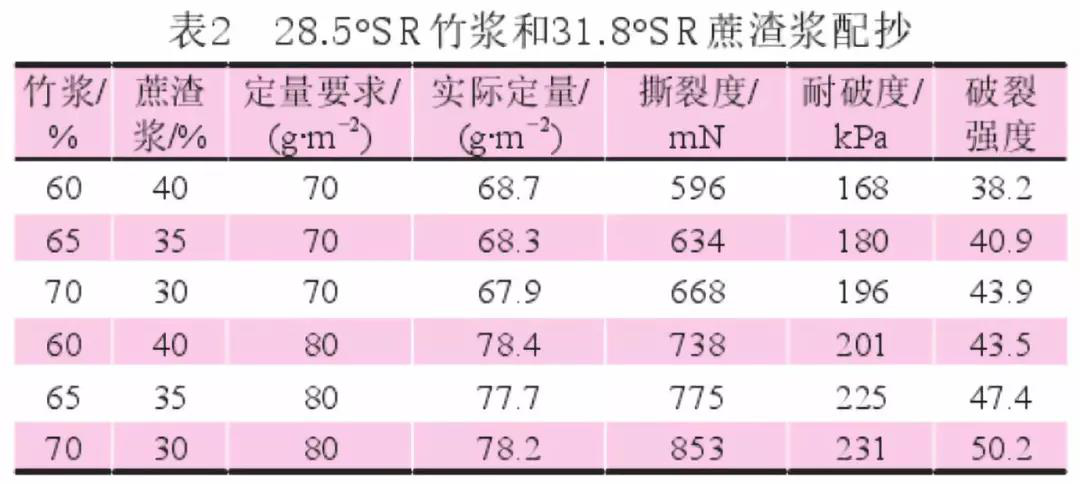

用28.5°SR竹浆和31.8°SR蔗渣浆按照不同比例分别抄制70g/m2和80g/m2的白牛皮纸，成纸的物理强度性能指标见表2。
由表2可知，由此可见，用28.5°SR竹浆与31.8°SR蔗渣浆，按70:30的比例配抄白色牛皮纸，成纸的物理强度指标可满足合格品质量要求。
（2）35.1°SR竹浆和31.8°SR蔗渣浆配抄

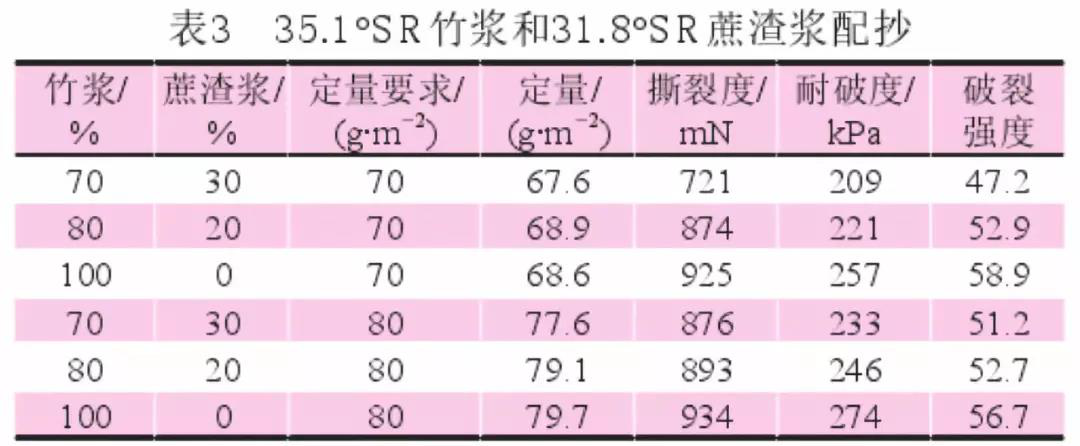

用35.1°SR竹浆和31.8°SR蔗渣浆按照不同配比分别抄造70g/m2和80 g/m2白牛皮纸，成纸的物理强度性能指标见表3。
由此可见，用全竹浆抄造白牛皮纸时，成纸的品质较高，配加20%-30%的蔗渣浆后会降低成纸的物理强度。
（3）38.7°SR竹浆和31.8°SR蔗渣浆配抄

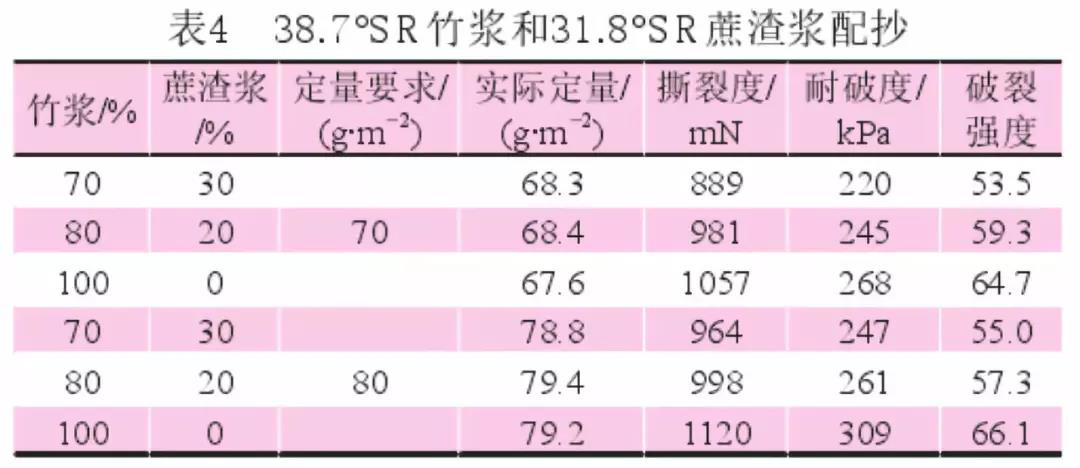

用38.7°SR竹浆和31.8°SR蔗渣浆按照不用浆料配比，分别抄造70g/m2和80g/m2白牛皮纸，成纸物理强度性能指标见表4。
由表4可知，用全竹浆抄造白牛皮纸有望达到优等品的耐破度和撕裂度要求，但配加20%-30%的蔗渣浆后会降低成纸的品质和等级。
4 结论
用全漂白竹浆抄造或按一定比例与漂白蔗渣浆配抄白牛皮纸。
（1）随着配入竹浆打浆度的提高，成纸的撕裂度、耐破度及破裂强度均提高；
（2）用全竹浆(打浆度38.7°SR)抄造白牛皮纸，成纸撕裂度、耐破度均达到优等品要求；
（3）当配入20%-30%的蔗渣浆后会降低成纸品质和等级。
