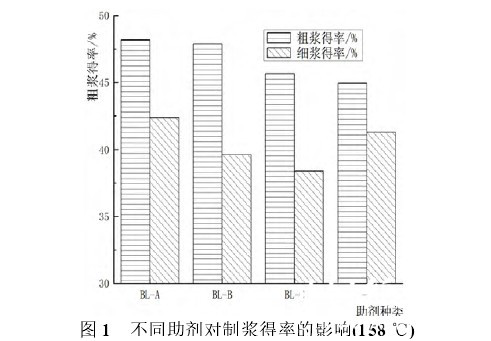

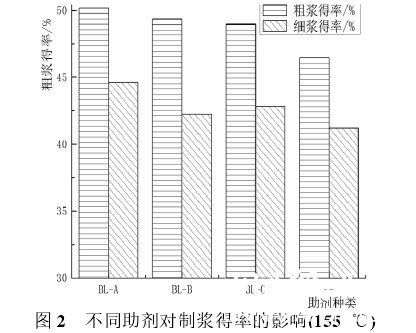

由图1和图2可知，BL-A、BL-B、BL-C三类助剂在155℃和158℃时均能使成浆的粗浆得率提高，其中添加BL-A助剂的实验组粗浆得率增加幅度较BL-B和BL-C大。可见，
BL-A助剂在两种蒸煮条件下的粗浆得率和细浆得率的增加值均最大，其在制浆过程中保护碳水化合物效果更佳。
3不同助剂对成浆卡伯值的影响
对成浆卡伯值的影响，以不加助剂组为对照，研究结果如下图所示:
BL-A助剂在两种蒸煮条件下的粗浆得率和细浆得率的增加值均最大，其在制浆过程中保护碳水化合物效果更佳。
3不同助剂对成浆卡伯值的影响
对成浆卡伯值的影响，以不加助剂组为对照，研究结果如下图所示:

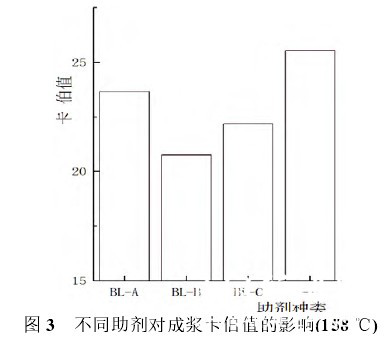

由图3和图4得，BL-A、BL-B、BL-C三类助剂在155℃和158℃时均能使成浆的卡伯值降低，其中使用BL-B、BL-C类助剂后的卡伯值降低较大，尤以添加BL-B的实验组卡伯值下降最大。
综上，BL-A、BL-B、BL-C三类助剂均可降低纸浆卡伯值，但就对碳水化合物的保护而言，BL-A助剂对脱木素的选择性更大，能在脱木素过程中尽量减少碳水化合物的降解，提高制浆得率。因此，选取BL-A类助剂作为硫酸盐竹浆的蒸煮助剂，进行后续的添加BL-A助剂的竹子硫酸盐制浆工艺优化研究。
4 BL-A助剂用量优化
在最高蒸煮温度为165℃、用碱量14%、硫化度18%、液比1:3.7时，进一步研究不同BL-A助剂用量对蒸煮的影响，结果如下图5所示:
4 BL-A助剂用量优化
在最高蒸煮温度为165℃、用碱量14%、硫化度18%、液比1:3.7时，进一步研究不同BL-A助剂用量对蒸煮的影响，结果如下图5所示:
图5 BL-A助剂用量对制浆得率和卡伯值的影响
由图5可知，纸浆得率在BL-A助剂用量为0.07%时基本达到最大，为47.76%，卡伯为17.71，与未加助剂组相比，得率提高了4.01个百分点，卡伯值降低了10.05%。5结论
BL-A、BL-B、BL-C三类助剂中，BL-A助剂用于竹子硫酸盐法制浆的效果最佳。BL-A助剂用量为0.07%，其在竹子硫酸盐制浆中的最佳工艺条件为：用碱量14%、硫化度18%、液比1:3.7、最高蒸煮温度为165℃，此时的细浆得率为47.76%，卡伯值为17.71。
